DshanPI-A1音频录制播放与噪声分析

2026年1月4日 · 阅读需 14 分钟

音频播放

扬声器设备

先看以下这个扬声器如何使用，先列出音频播放设备

aplay -l
    **** List of PLAYBACK Hardware Devices ****
    card 0: rockchipes8388 [rockchip-es8388], device 0: dailink-multicodecs ES8323 HiFi-0 [dailink-multicodecs ES8323 HiFi-0]
      Subdevices: 1/1
      Subdevice #0: subdevice #0
    card 1: rockchiphdmiin [rockchip,hdmiin], device 0: 2a640000.sai-dummy_codec dummy_codec-0 [2a640000.sai-dummy_codec dummy_codec-0]
      Subdevices: 1/1
      Subdevice #0: subdevice #0
    card 2: rockchipdp0 [rockchip-dp0], device 0: rockchip-dp0 spdif-hifi-0 [rockchip-dp0 spdif-hifi-0]
      Subdevices: 1/1
      Subdevice #0: subdevice #0
    card 3: rockchiphdmi [rockchip-hdmi], device 0: rockchip-hdmi i2s-hifi-0 [rockchip-hdmi i2s-hifi-0]
      Subdevices: 1/1
      Subdevice #0: subdevice #0

可以看出，总共检测到 4张音频卡（card 0 ~ card 3）

播放音频到扬声器/耳机：使用 card 0, device 0
HDMI音频输出：使用 card 3, device 0
DisplayPort音频：使用 card 2, device 0
捕获HDMI输入音频：使用 card 1, device 0

扬声器是card0：subdevice#0，对应alsa设备就是hw:0,0

**** List of PLAYBACK Hardware Devices ****
card 0: rockchipes8388 [rockchip-es8388], device 0: dailink-multicodecs ES8323 HiFi-0 [dailink-multicodecs ES8323 HiFi-0]
  Subdevices: 1/1
  Subdevice #0: subdevice #0

创建并播放简单测试音

# 创建8kHz采样率的1kHz正弦波WAV文件（5秒）
ffmpeg -f lavfi -i "sine=frequency=1000:duration=5" -c:a pcm_s16le -ar 8000 test_tone.wav
# 播放该文件
aplay test_tone.wav
	Playing WAVE 'test_tone.wav' : Signed 16 bit Little Endian, Rate 8000 Hz, Mono

测试的命令都成功了，但是没有听到声音，需要查看这个扬声器的属性，很可能是音频路由问题，首先需要确定排查思路：

音频芯片（ES8388）设计是：

软件控制层：Speaker Switch - 控制音频流是否发送到芯片
硬件控制层：OUT1/OUT2 Switch - 控制芯片物理引脚输出

音频播放调试

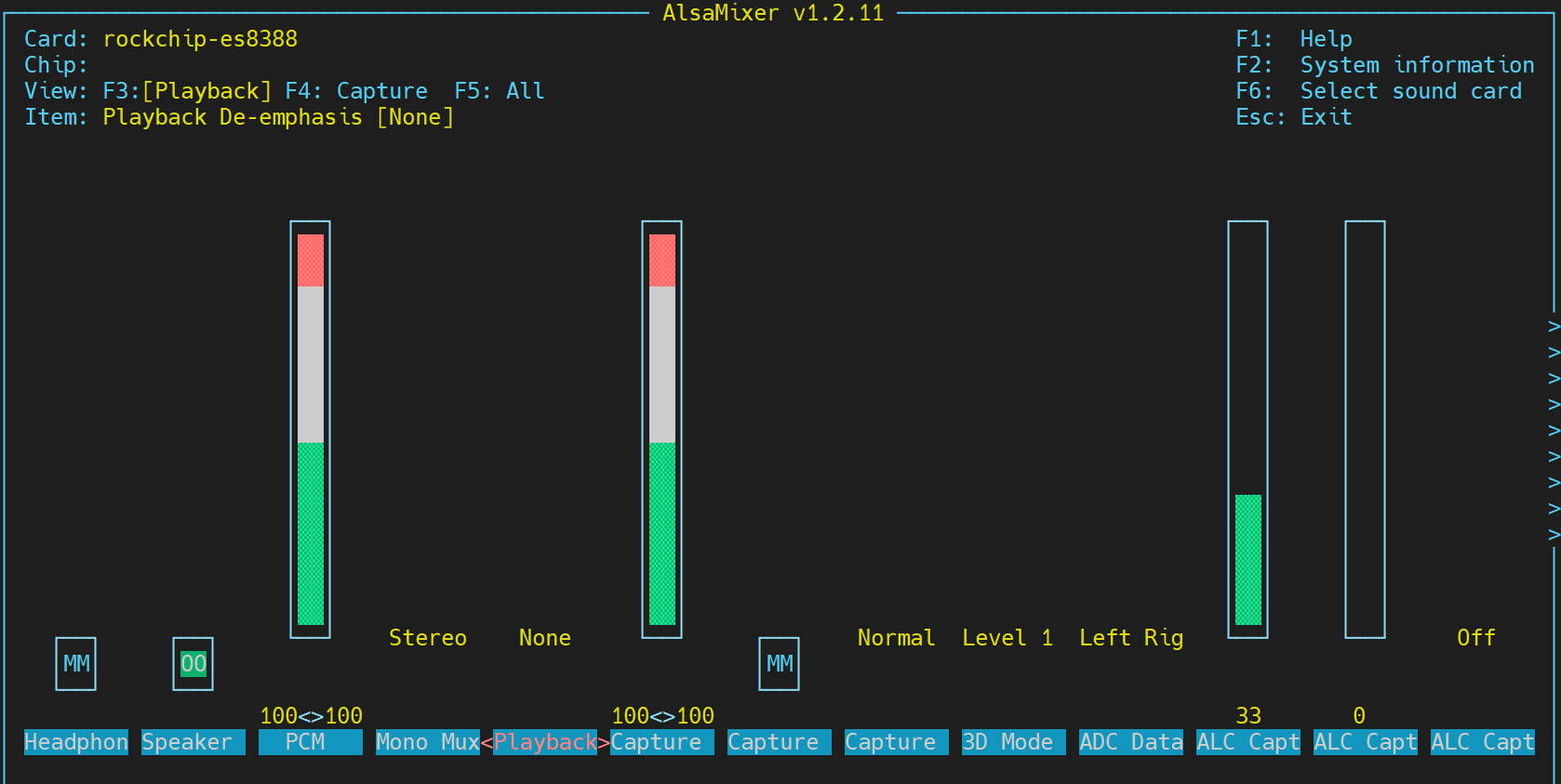

先打开音频可视化工具看一下

alsamixer -c 0

可以看出playback的状态不正常： MM 00，需要进一步确认是哪个配置的问题，使用 PulseAudio控制工具

pactl list short sinks
    0       alsa_output.0.HiFi__hw_rockchipes8388__sink     module-alsa-card.c      s16le 2ch 44100Hz       SUSPENDED
    1       alsa_output.1.stereo-fallback   module-alsa-card.c      s16le 2ch 44100Hz       SUSPENDED

作一些解释：

Sink（接收器）：音频输出的终点
PulseAudio架构

应用程序 → 音频流 → PulseAudio服务器 → Sink → 硬件
(播放器)          (混音器)        (输出设备)   (声卡)

状态说明

RUNNING：正在播放音频
IDLE：空闲，准备就绪
SUSPENDED：挂起，节能模式
UNLINKED：未连接

设备详情

sink 0：alsa_output.0.HiFi__hw_rockchipes8388__sink
- 对应ALSA声卡0（ES8388音频芯片）
- 高保真（HiFi）输出
sink 1：alsa_output.1.stereo-fallback
- 备用/回退输出设备
- 当主设备不可用时使用

两个音频sink都处于SUSPENDED状态

0 ... SUSPENDED
1 ... SUSPENDED

SUSPENDED状态意味着：

PulseAudio认为没有音频流需要播放
为了节能，自动挂起了音频输出
系统准备好接收音频，但当前没有活跃的音频流

根本原因链条：

系统启动时 → PulseAudio加载音频设备
没有活跃音频流 → PulseAudio挂起设备（SUSPENDED）
硬件路由未激活 → OUT1/OUT2开关默认关闭

开始播放音频时：

PulseAudio唤醒设备
但硬件开关（OUT/OUT2）还是关闭状态
需要手动 amixer -c 0 sset 'OUT1' on

经过我测试，在打开

amixer -c 0 sset 'OUT2' on

之后，扬声器音频就可以正常播放了，这里作为记录，列出我调试过程中使用到的一些有用的命令

#1. 查看更详细的sink信息
pactl list sinks
    Sink #0
        ...
    Sink #1
		...
# 2. 查看当前音频流
pactl list sink-inputs
#3.alsa内容控制
amixer -c 0 scontents
	...
amixer -c 0 get 'Speaker'
amixer -c 0 get 'Master'
amixer -c 0 get 'Headphone'

对于这个问题有多个解决方案，下面列出

方案1：阻止自动挂起

# 编辑PulseAudio配置
vi /etc/pulse/default.pa
    # 防止自动挂起
    load-module module-suspend-on-idle timeout=0  # 0表示永不挂起
    # 增加超时时间
    load-module module-suspend-on-idle timeout=3600  # 1小时
# 重启PulseAudio
pulseaudio -k
pulseaudio --start

方案2：启动时自动激活硬件

# 创建启动脚本 /etc/pulse/audio-init.sh
#!/bin/bash
# 等待PulseAudio启动
sleep 3
# 激活硬件输出
amixer -c 0 sset 'OUT2' on
amixer -c 0 sset 'Speaker' on
# 设置合适音量
amixer -c 0 sset 'Output 2' 90%

方案3：使用udev规则

# 创建 /etc/udev/rules.d/90-audio.rules
ACTION=="add", SUBSYSTEM=="sound", KERNEL=="card0", \
    RUN+="/usr/bin/amixer -c 0 sset 'OUT2' on"
#重启后生效

方案4：最简单的临时测试

# 先激活设备再播放
amixer -c 0 sset 'Speaker' on
amixer -c 0 sset 'OUT2' on
amixer -c 0 sset 'Output 2' 90%
#也可以永久保存设置（并未生效）
alsactl store

总结：问题实际上是：

软件层：PulseAudio正常
驱动层：ALSA正常识别设备
硬件层：OUT2物理开关需要手动激活

tips：音频路由

# 假设有多个音频设备：
# 0 - 内置扬声器
# 1 - USB耳机
# 2 - HDMI输出

# 将Chrome音频发送到耳机
pactl move-sink-input $(pactl list short sink-inputs | grep chrome | awk '{print $1}') 1
# 将音乐播放器发送到HDMI
pactl move-sink-input $(pactl list short sink-inputs | grep spotify | awk '{print $1}') 2

音频录制

使用得硬件是百问网200w usb摄像头+音频mems一体化模块，如下图所示

7de0c186abbafe3783a045089397308b

设备信息获取

首先需要获得整个mems得信息，它是通过usb与rk3576通信得，有几个方法能看出它得信息

v4l2-sysfs-path
    Video device: video36
            video: video37
            sound card: hw:4
            pcm capture: hw:4,0
            mixer: hw:4
    Video device: video37
            sound card: hw:4
            pcm capture: hw:4,0
            mixer: hw:4
   .....
alsactl info
    ......
    - card: 4
      id: Camera
      name: USB 2.0 Camera
      longname: lihappe8 Corp. USB 2.0 Camera at usb-xhci-hcd.8.auto-1.2.2, high speed
      driver_name: USB-Audio
      mixer_name: USB Mixer
      components: USB038f:0541
      controls_count: 4
      pcm:
        - stream: CAPTURE
          devices:
            - device: 0
              id: USB Audio
              name: USB Audio
              subdevices:
                - subdevice: 0
                  name: subdevice #0
    .....

可以看出在alsa里这个设备得name是hw:4,0

音频录制测试

#录制一段背景噪声
arecord -D hw:4,0 -f S16_LE -r 8000 -c 2 -d 10 noise
	Recording WAVE 'noise.wav' : Signed 16 bit Little Endian, Rate 8000 Hz, Stereo
aplay noise.wav
	Playing WAVE 'noise.wav' : Signed 16 bit Little Endian, Rate 8000 Hz, Stereo

可以听到明显得”吱吱“声，这个mems的底噪还是很大的，后续需要对其进行降噪，才可以进行正常的语音通讯。

噪声分析

用sox生成频谱图

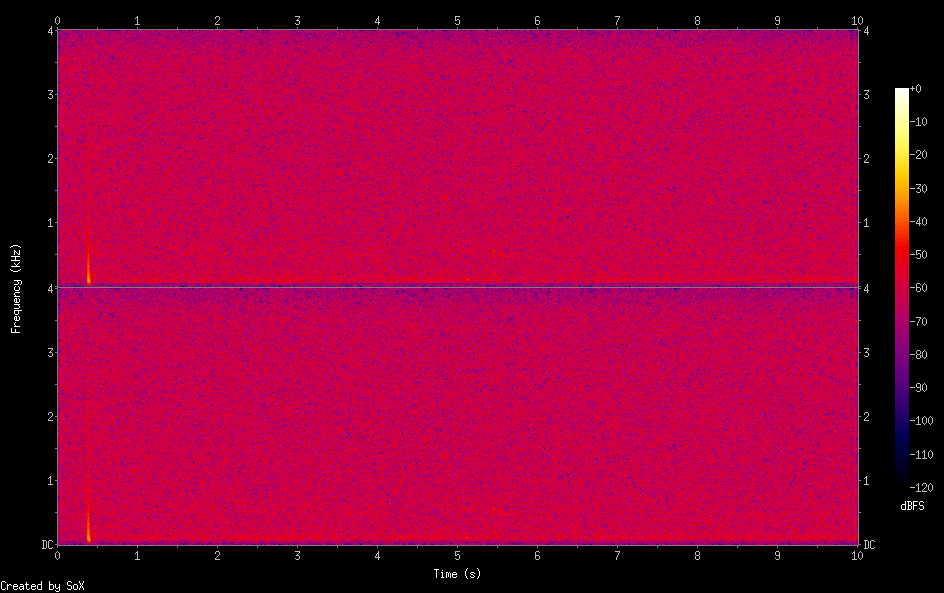

sox noise.wav -n spectrogram -o noise_spectrogram.pn

noise_spectrogram

#全局频谱

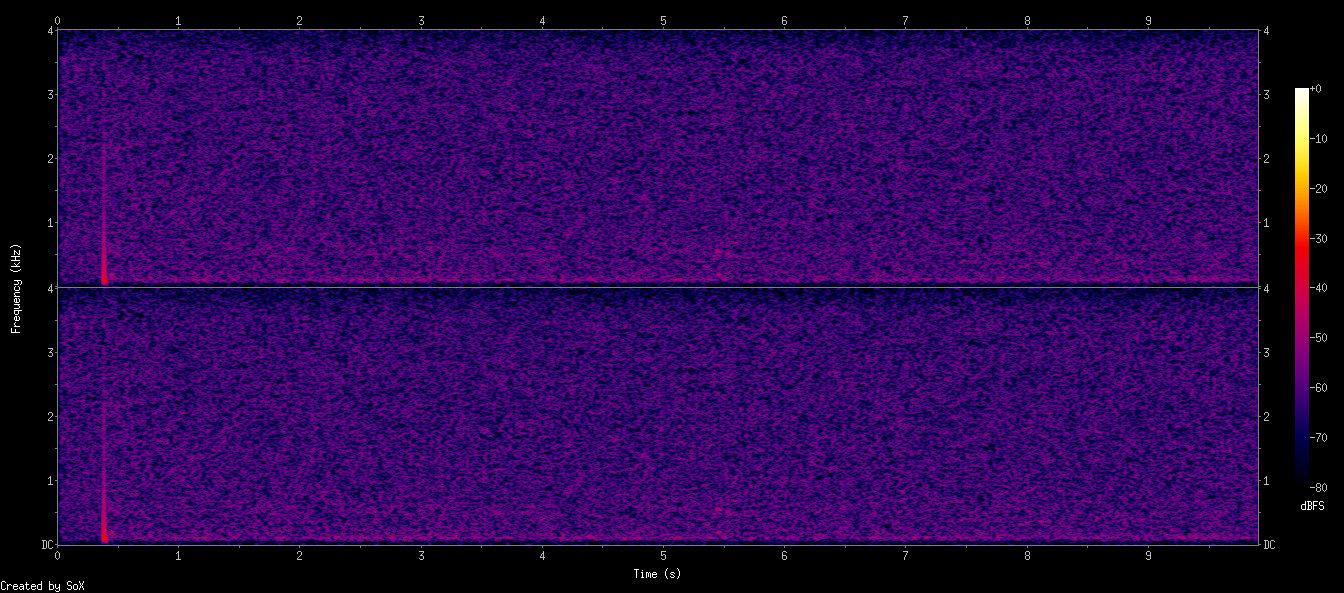

sox noise.wav -n spectrogram -d 10 -x 1200 -z 80 -o noise_full.png

noise_full

sox noise.wav -r 2000 -c 1 noise_2k.wav

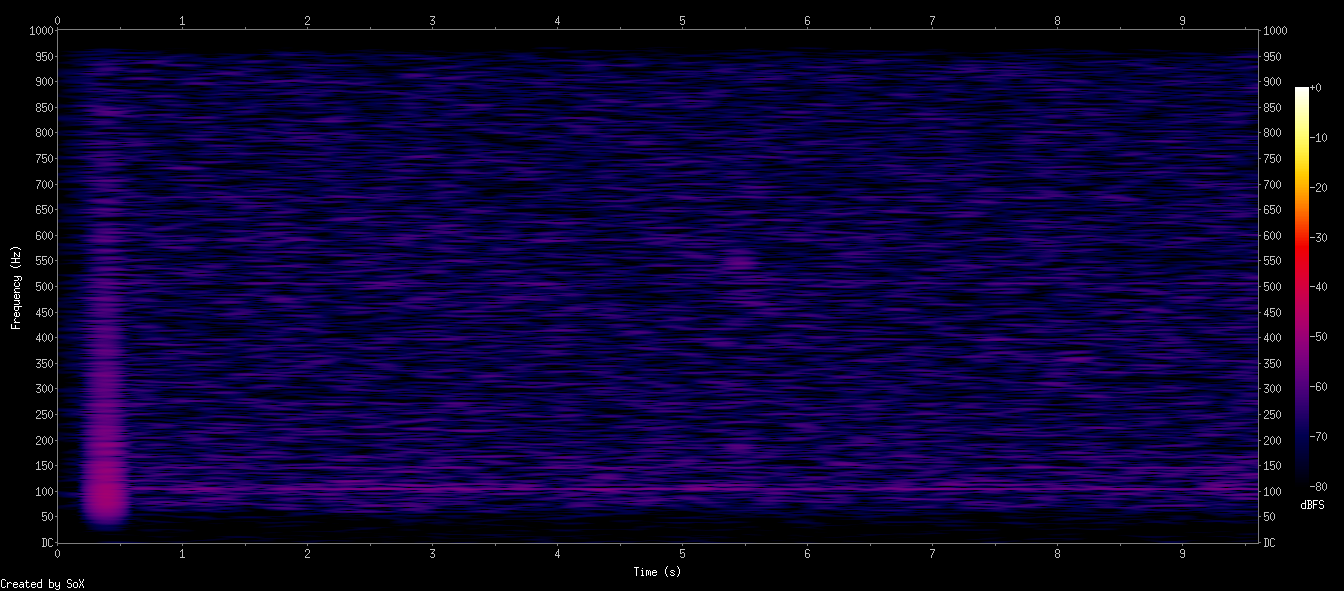

sox noise_2k.wav -n spectrogram -d 10 -x 1200 -z 80 -o noise_low.png

noise_low

整体观察背景噪声属于「近似白噪声 + 低频强峰 + 中频轻微纹理噪声」

1. 0～200Hz 附近有非常明显的低频能量团（尤其 <100Hz）

这一般意味着：

机械/电源相关噪声
风扇、震动、机箱共振
电源纹波（50Hz / 60Hz + 基波）
麦克风指向性/箱体耦合放大超低频噪声

2. 1kHz～4kHz 范围是随机噪声（近似白噪声），能量较低

说明麦克风底噪属于典型：

MEMS 麦克风本底噪声
ADC 自噪声
放大器输入噪声

这部分是系统底噪。

3. 高频（>6kHz）完全没有奇怪峰值

这非常好 → 没有明显：

数字 EMI
时钟泄漏
采样抖动噪声

4. 没有明显「啸叫模式」出现

三张图都没有看到典型啸叫特征：

啸叫通常是固定频率一条亮线持续不变
图中只有起始瞬间的脉冲（可能是开始录音时的点击声）

没有稳定峰随时间持续。

逐图分析

(A) 第一张图：全频谱（到 4kHz）

看起来特点是：

整体偏红/紫，噪声密度高但均匀 50Hz 左右有明显竖线 100Hz、150Hz 也有轻微能量

➜ 这几乎肯定是：

工频噪声（50/60Hz）+ 谐波（100/150Hz）

原因：

USB 供电带来的大量 50/60Hz hum
声卡或麦克风的模拟前端隔离不好
地线不干净（如 USB 共地回路）

(B) 第二张图：动态范围压窄的版本（-80dBFS）

这一张另外暴露出：

在 1.8kHz ～ 2.2kHz 有一条非常窄的横线

非常淡，但稳定存在。

这表示：

系统时钟/PLL 干扰泄漏

常见于：

I2S/MCLK 泄漏
PCB 上麦克风的时钟耦合
数字电源噪声叠加到麦克风模拟部分

这部分不会导致啸叫，但会降低 SNR。

(C) 第三张图：低频到 1000Hz

非常典型：

<150Hz 区域噪声比其他频段高很多

像一个大“灯泡”形状，非常明显。

这说明：

低频振动 + 电源噪声是主要底噪来源

包括：

机箱震动、风扇、台面共振
电源 50/60Hz + 谐波
麦克风本身的 LF roll-off 不够

综合判断：背景噪声构成比例

噪声类型	占比	特征
低频机械/电源噪声 (<200Hz)	50%	最大来源，来自电源、机箱、振动
工频泄漏 50/60Hz + 谐波	25%	图中最强的固定峰
麦克风本底白噪声	20%	散布在 1k~4kHz 随机噪声
数字时钟泄漏（2kHz 附近）	5%	很弱但可见的一条细线

PSD噪声模型分析

使用python生成PSD噪声模型

import numpy as np
import matplotlib.pyplot as plt
from scipy.io import wavfile
from scipy.signal import welch, find_peaks, spectrogram, butter, sosfilt
import IPython.display as ipd
import os

rate, data = wavfile.read("/mnt/data/noise.wav")
if data.ndim>1:
    data = data.mean(axis=1)
data = data.astype(np.float32)
N = len(data)
duration = N / rate

# Calculate overall RMS and dBFS
# Assuming 16-bit PCM if dtype was int16; determine scale
# infer max possible value from original dtype by reloading header:
import struct
# Determine dtype max
# but we'll normalize by max of int16 if dtype came as int16, else use max(abs(data))
max_possible = 32768.0
rms = np.sqrt(np.mean(data**2))
dbfs_rms = 20*np.log10(rms / max_possible) if rms>0 else -np.inf

# Welch PSD
f, Pxx = welch(data, fs=rate, nperseg=4096, scaling='density')
# find peaks in PSD (in linear)
peaks, props = find_peaks(Pxx, height=np.max(Pxx)*0.15, distance=5)
peak_freqs = f[peaks]
peak_heights = props['peak_heights']

# Find dominant low-frequency peak under 500Hz
low_idx = np.where(f<=500)[0]
low_f = f[low_idx]
low_P = Pxx[low_idx]
lp_peaks, lp_props = find_peaks(low_P, height=np.max(low_P)*0.2)
lp_freqs = low_f[lp_peaks]
lp_heights = lp_props['peak_heights']

# Short-time energy to find transient (e.g., first second pulse)
frame_ms = 20
frame_len = int(rate * frame_ms/1000)
hop = frame_len//2
frames = []
for start in range(0, N-frame_len, hop):
    frames.append(np.sum(data[start:start+frame_len]**2))
frames = np.array(frames)
frame_times = (np.arange(len(frames))*hop)/rate

# detect where energy spikes relative to median
median_e = np.median(frames)
spikes = np.where(frames > median_e*8)[0]  # 8x median
spike_times = frame_times[spikes]

# Spectrogram
f_s, t_s, Sxx = spectrogram(data, fs=rate, nperseg=2048, noverlap=1024, scaling='density', mode='magnitude')

# Plot PSD with peaks marked
plt.figure(figsize=(10,5))
plt.semilogy(f, Pxx, color='tab:orange')
plt.scatter(peak_freqs, peak_heights, color='k', zorder=5)
for pf, ph in zip(peak_freqs, peak_heights):
    plt.text(pf, ph*1.1, f"{pf:.0f} Hz", fontsize=8, ha='center')
plt.xlim(0, rate/2)
plt.xlabel("Frequency (Hz)")
plt.ylabel("PSD")

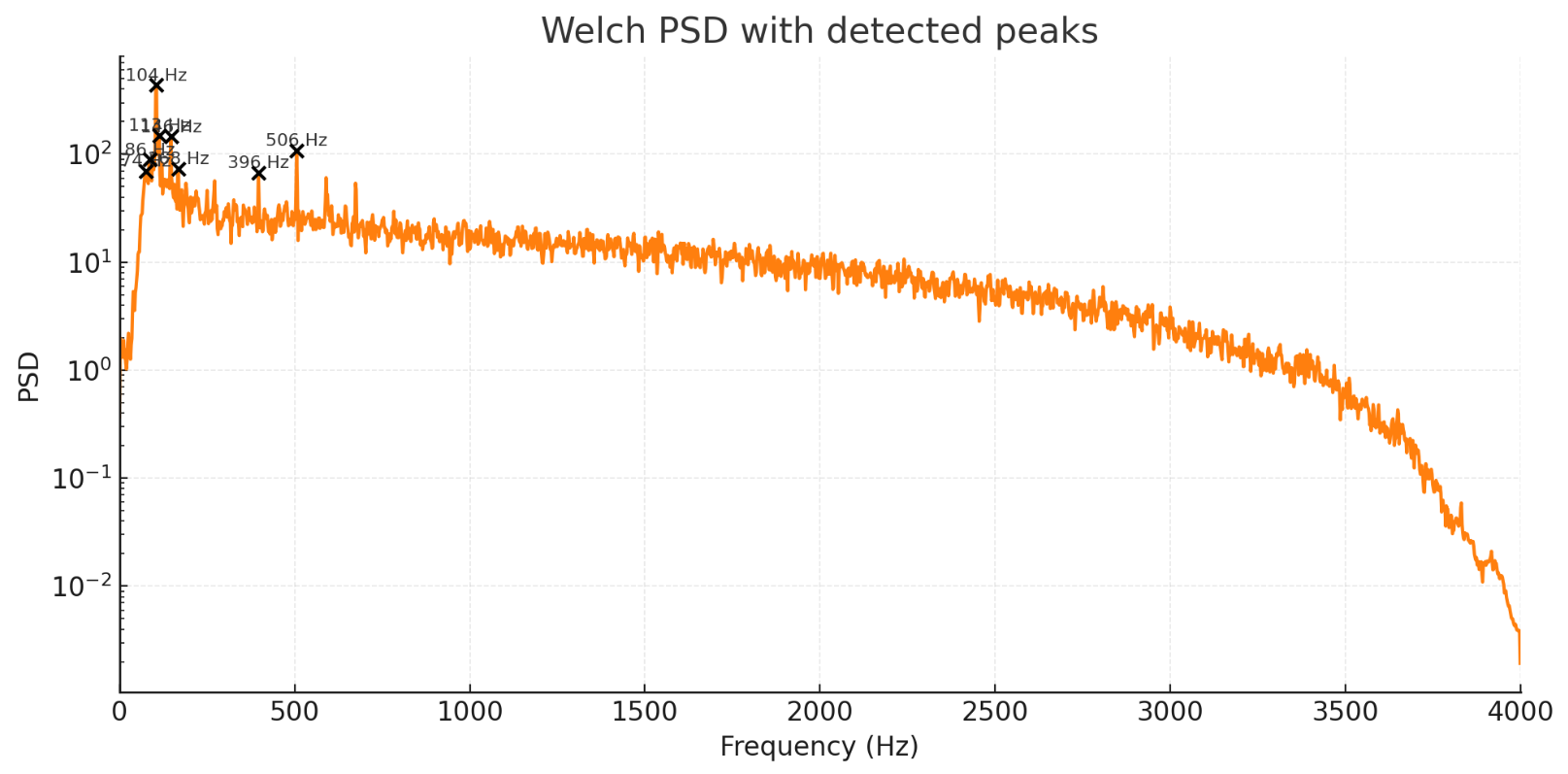

plt.title("Welch PSD with detected peaks")
plt.grid(alpha=0.3)
plt.tight_layout()
plt.savefig("/mnt/data/psd_peaks.png")

# Plot spectrogram (dB)
Sxx_db = 20*np.log10(Sxx + 1e-12)
plt.figure(figsize=(10,5))
plt.pcolormesh(t_s, f_s, Sxx_db, shading='gouraud')
plt.colorbar(label='dB')
plt.ylim(0, 4000)
plt.xlabel("Time (s)")
plt.ylabel("Frequency (Hz)")
plt.title("Spectrogram (dB)")
plt.tight_layout()
plt.savefig("/mnt/data/spectrogram_db.png")

# Prepare summary
summary = {
    "sampling_rate": rate,
    "duration_s": duration,
    "rms": float(rms),
    "dbfs_rms": float(dbfs_rms),
    "dominant_peaks_hz": [float(p) for p in peak_freqs[:8]],
    "dominant_peaks_vals": [float(p) for p in peak_heights[:8]],
    "low_freq_peaks_hz": [float(p) for p in lp_freqs],
    "low_freq_peaks_vals": [float(p) for p in lp_heights],
    "spike_times_s": [float(s) for s in spike_times[:10]],
    "spectrogram_image": "/mnt/data/spectrogram_db.png",
    "psd_image": "/mnt/data/psd_peaks.png"
}

import json
with open("/mnt/data/noise_analysis_summary.json","w") as f:
    json.dump(summary, f, indent=2)

# Display small tables and figures
from caas_jupyter_tools import display_dataframe_to_user
import pandas as pd

df_peaks = pd.DataFrame({
    "freq_hz": peak_freqs,
    "psd_val": peak_heights
})
display_dataframe_to_user("Detected PSD Peaks", df_peaks.head(20))

plt.figure(figsize=(10,3))
plt.plot(frame_times, 10*np.log10(frames+1e-12))
plt.xlabel("Time (s)")
plt.ylabel("Frame energy (dB)")

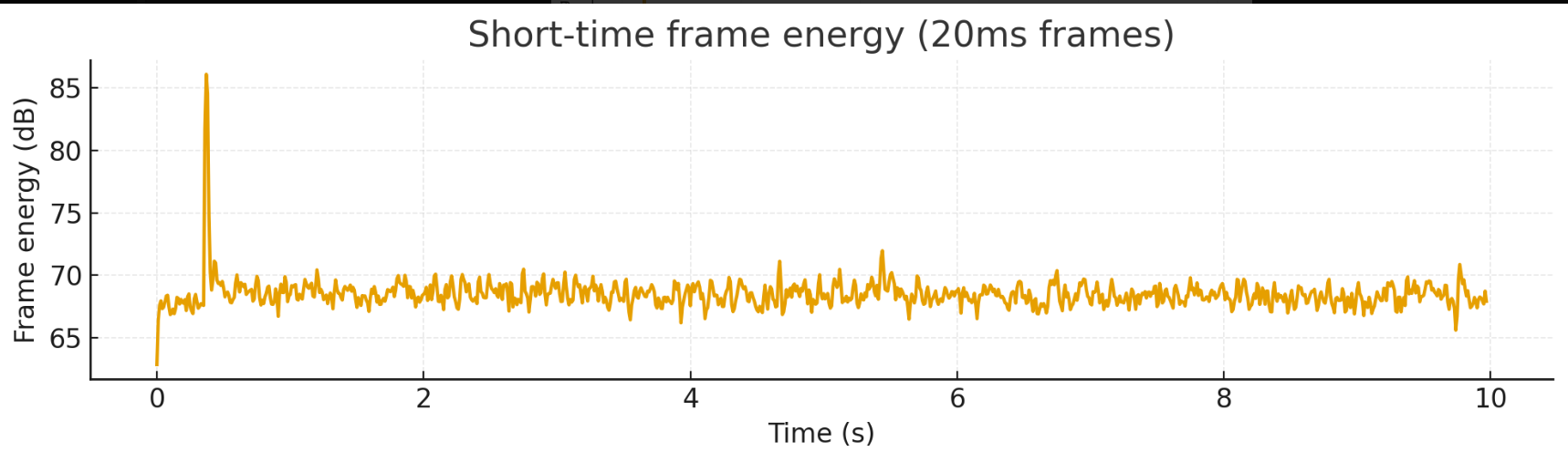

plt.title("Short-time frame energy (20ms frames)")
plt.grid(alpha=0.3)
plt.tight_layout()
plt.savefig("/mnt/data/frame_energy.png")
plt.show()

# Show audio player
ipd.display(ipd.Audio("/mnt/data/noise.wav"))

summary

得出关键量化结果：

采样率：8000 Hz
时长：10.0 s
全段 RMS = 223.11 (样点)，换算为 -43.34 dBFS（以 16-bit 满量程 32768 作归一）： 说明底噪中等偏高。
检测到的显著频率峰（Welch PSD peak，按强度顺序，列出前几项）：
- 约 74.2 Hz, 85.94 Hz, 103.52 Hz, 113.28 Hz, 146.48 Hz, 167.97 Hz, 以及较小的 396 Hz 等。
低频段（≤500 Hz）主要峰：85.94, 95.70, 103.52, 113.28, 146.48 Hz —— 多个近频段峰，像是工频/开关电源谐波或机械谐振的集合。
瞬态能量峰（短时能量帧，20 ms）检测到在：约 0.36–0.38 s 有几个短脉冲（可能是启动点击/人为触碰/瞬态事件）。

结论：噪声由明显的低频“hum/纹波/振动”组成 + 宽带白噪声（中高频），低频是主要能量所在。

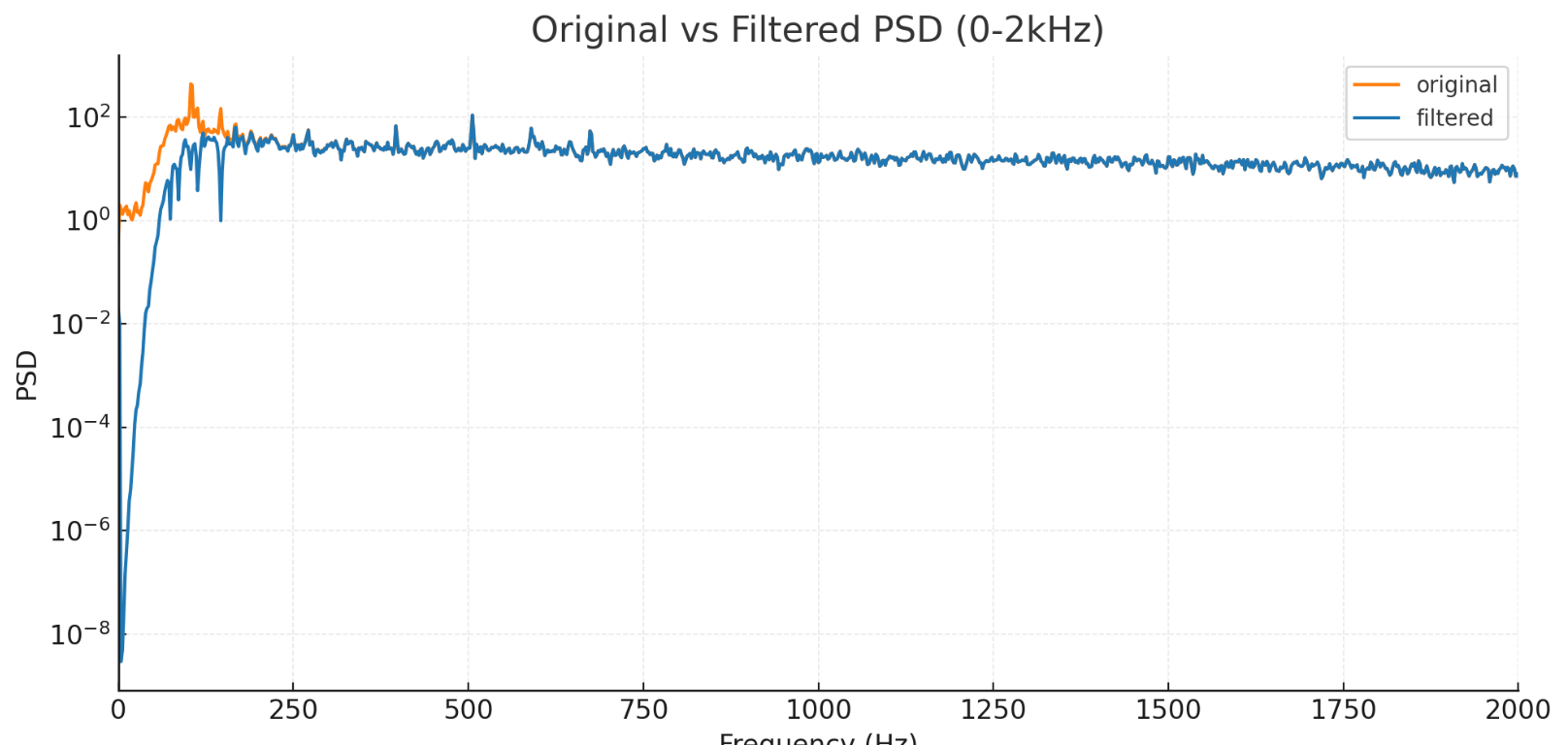

降噪方案

1.在音频链路上加 2 阶高通 (fc = 80 Hz)

直接把大部分机械/供电低频去掉，不损伤语音带宽（语音主要 >100Hz）。
实现：用 DSP 库里的 butter/sos 或自行实现biquad（Direct Form I 或 II）。

2 针对性陷波（notch）

若 HPF 后仍留有几个极窄强峰（如 103Hz），加一两个 Q=20~40 的陷波。Q 越高带宽越窄，越不伤及邻近频段，但系数更接近 1。
考虑实时性需要串联 hp -> notch(强峰1) -> notch(强峰2)。

3 本质还是硬件

更换或改善模拟供电（低噪 LDO、更多旁路电容、星形接地）或使用SNR更好的数字 MEMS 麦克风。
在嵌入式板子上，尽量远离开关电源走线与麦克风差分/模拟线。

对实时音质的考虑

如果需要非常低延迟（例如回声取消 / 实时 loopback），得使用 IIR（biquad）单向实时实现（延迟极低），但注意相位会改变，若不允许相位改变（比如做更精确的定位），用 FIR + zero-phase 会有延迟代价。

参考滤波系数

说明：下面给出的系数是标准二阶节（biquad）格式，按 [b0, b1, b2, a0, a1, a2]（a0 已正规化为 1 或者给出时需要归一化）排列。实现时通常把 a0 规一化为 1，然后按 Direct Form I/II 实现。

高通：2nd-order Butterworth（fc = 80 Hz, fs = 8000 Hz）

sos_hp 第一节系数（已归一化 a0=1）：

b0 = 0.9565432255568767
b1 = -1.9130864511137533
b2 = 0.9565432255568767
a0 = 1.0
a1 = -1.911197067426073
a2 = 0.9149758348014336

若干陷波（notch, Q=30）

（示例三条，取自检测到的峰位）格式同上（b0,b1,b2,a0,a1,a2），a0 已正规化为 1 在下面输出中：

notch @ 103.515625 Hz

b0 = 0.998648305437691
b1 = -1.99069933085876
b2 = 0.998648305437691
a0 = 1.0
a1 = -1.99069933085876
a2 = 0.9972966108753819

notch @ 146.484375 Hz

b0 = 0.9980904047539934
b1 = -1.9829844796660758
b2 = 0.9980904047539934
a0 = 1.0
a1 = -1.9829844796660758
a2 = 0.9961808095079867

notch @ 74.21875 Hz

b0 = 0.9990299707952924
b1 = -1.9946663265604048
b2 = 0.9990299707952924
a0 = 1.0
a1 = -1.9946663265604048
a2 = 0.9980599415905849

这些噪声分析是作传统频减法音频滤波必要的素材，采用标准的rnnoise AI降噪则不需要，但如果自己改进rnnoise，做模型微调则需要参考，以获得更好的降噪效果。

音频播放​

扬声器设备​

创建并播放简单测试音​

音频播放调试​

音频录制​

设备信息获取​

音频录制测试​

噪声分析​

PSD噪声模型分析​

降噪方案​

参考滤波系数​
