烧录系统至EMMC

本章节将讲解如何把我们提供的 ArmbianOS 系统镜像烧录至EMMC。

设备出厂时已预装ArmbianOS系统，但在开发过程中难免出现系统损坏或配置错乱。如遇此类情况，请依照本章步骤快速恢复，确保开发环境始终稳定可用。

准备工作​

1. 硬件准备​

烧录系统镜像，除了dshanpi-a1板子，还需要准备 TypeC-3.2 10Gbps速率USB线 、30W PD电源适配器 （建议韦东山店铺购买，其他的没测试）。如下所示：

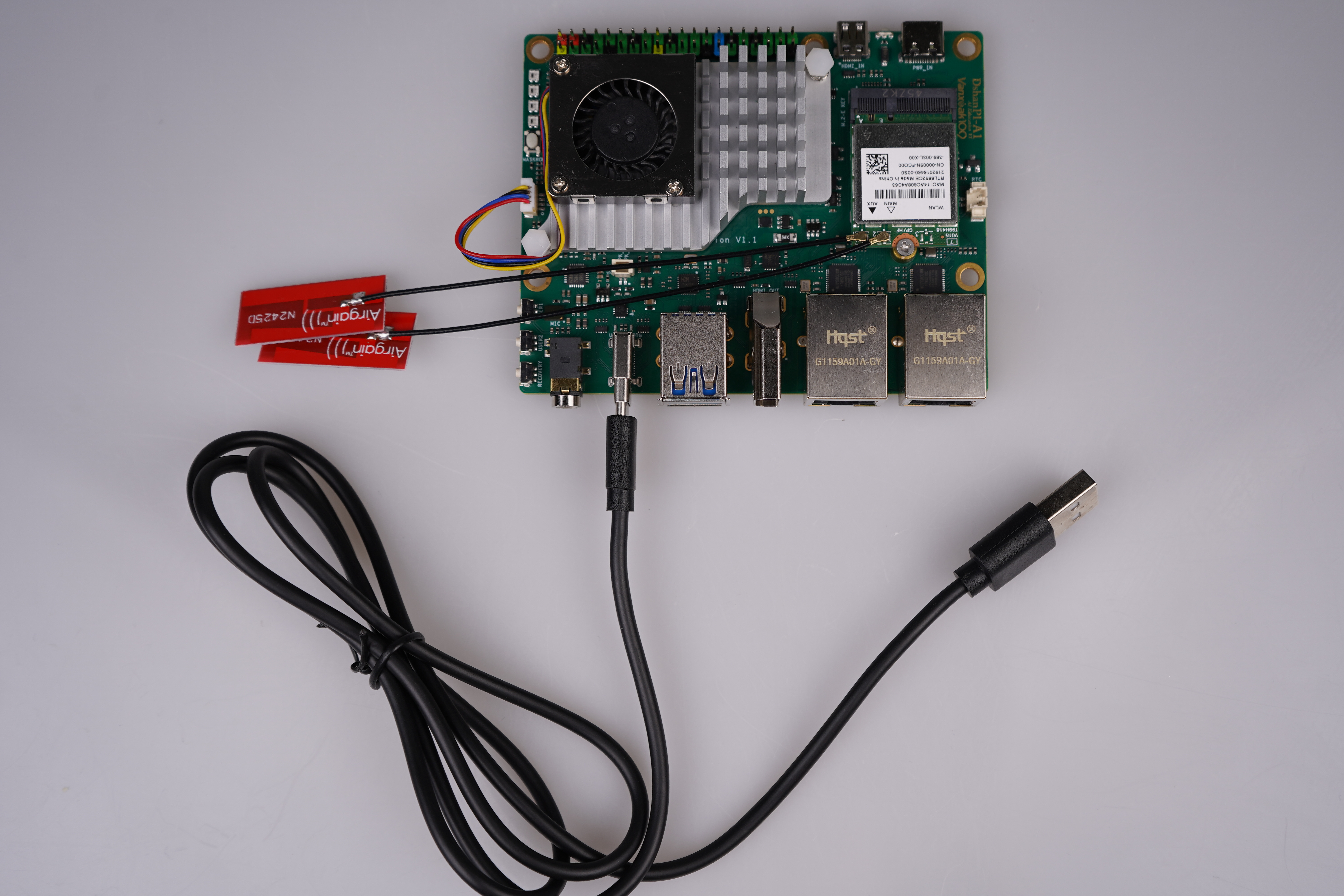

TypeC-3.2 10Gbps速率USB线：

DSC04505

30W PD电源适配器：

DSC04493

2. 软件下载​

软件上，我们需要在 PC 端下载 系统镜像、烧录工具和驱动安装工具包 。下载链接如下：

按住 ctrl 键，鼠标 左键 点击链接，即可一键下载

3. 烧录驱动安装​

在烧录之前，我们需要先安装烧录驱动，在前面下载的资料里找到驱动安装工具包 DriverAssitant_vxxx ，打开启动下载程序 DriverInstall.exe ，点击驱动安装即，如下：

image-20250815172019920

烧录系统镜像​

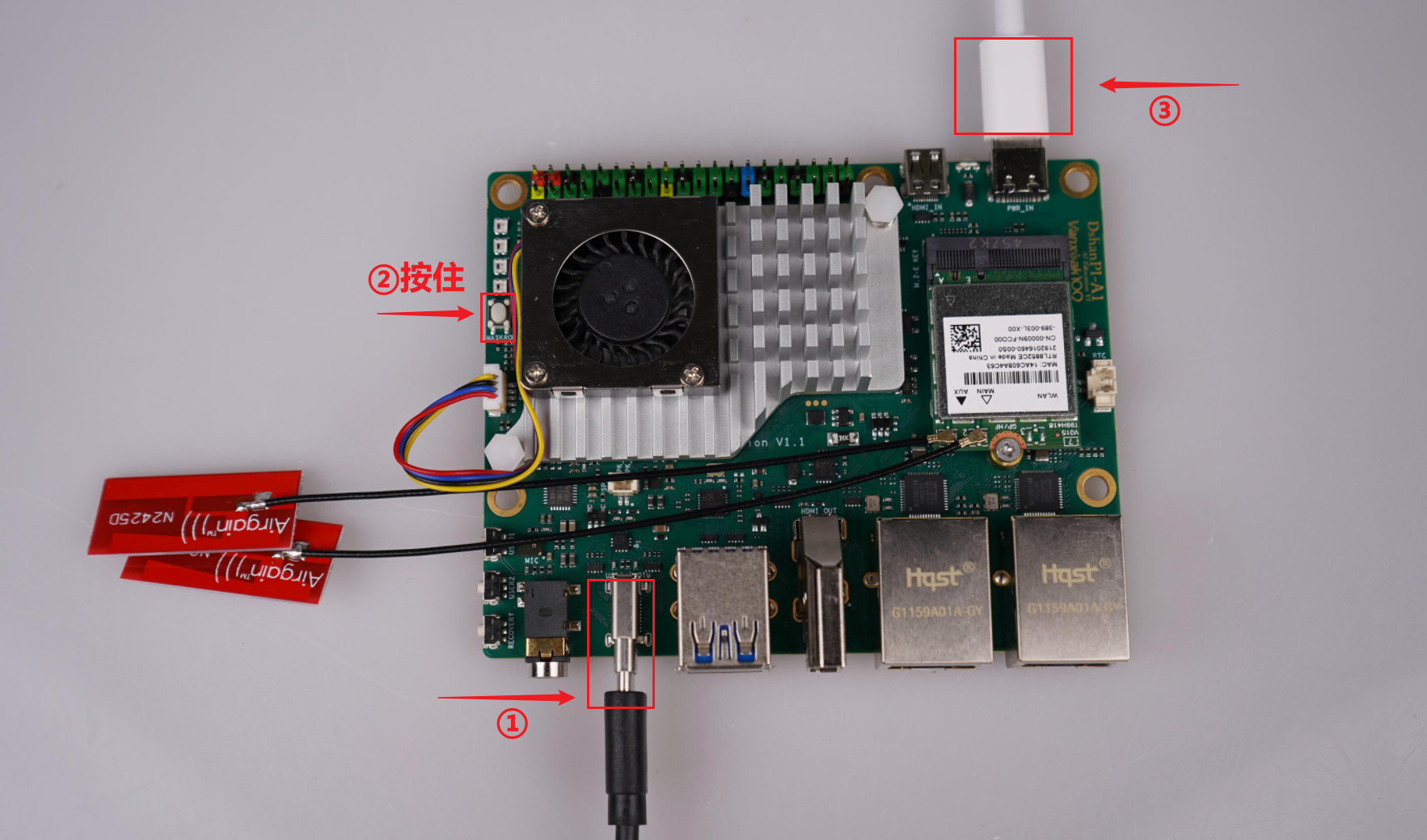

准备工作完成后，①接上 usb3.0 otg 线（数据线另一端接电脑的 USB3.0 蓝色接口），②按住 MASKROM 按键，先不松开 ，③再接上电源，dshanpi-a1 就会进入 MASKROM 烧录模式。参照下图操作：

image-20250815154004776

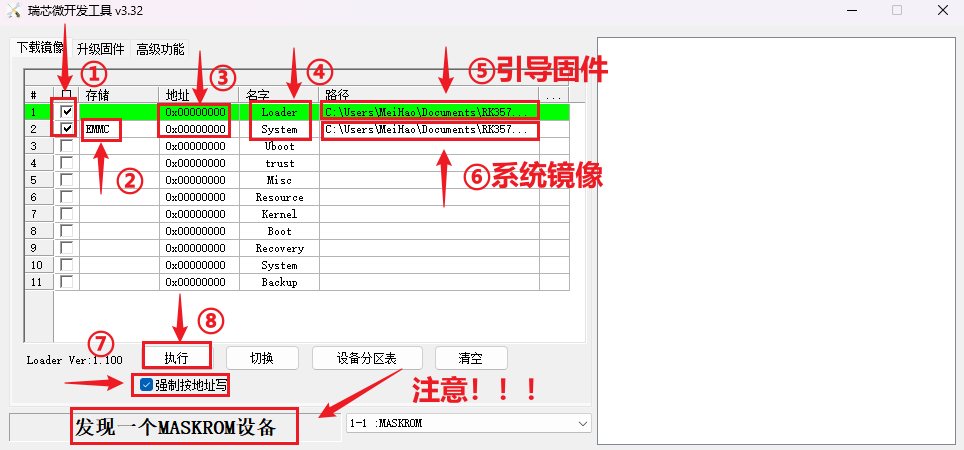

打开烧录工具 ，参考下图配置烧录工具：

image-20250821092501879

  • ① 勾上前两个选项；
  • ② 第二个选项设置为 EMMC ；
  • ③ 地址默认都设置为 0x00000000 ；
  • ④ 名字照着上图设置；
  • ⑤ Loader的路径设置为前面我们下载的引导固件 rk3576_spl_loader_v1.09.107.bin ；
  • ⑥ Systerm的路径设置为前面我们下载的系统镜像 100ASK_xxx.img ；
  • ⑦ 勾上强制按地址写；
  • ⑧ 点击执行（一定要显示为 MASKROM 模型才可以烧录）。

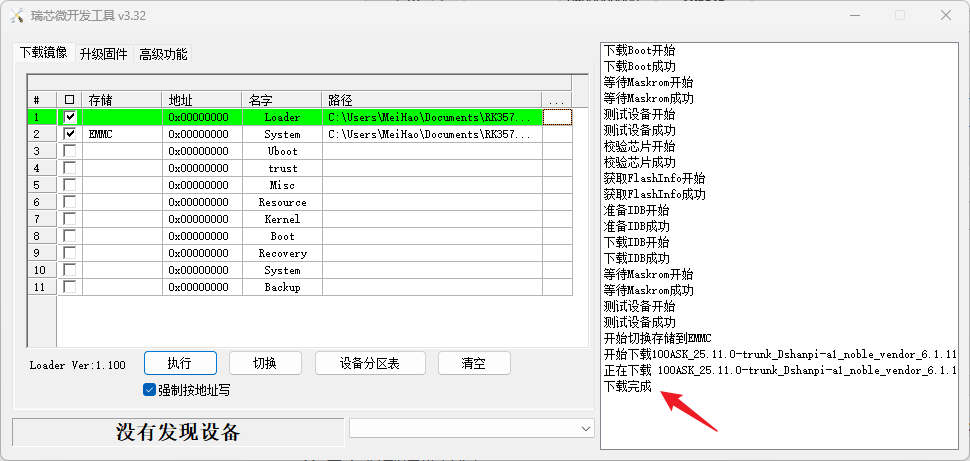

开始烧录后，等待下载完成即可启动系统。

image-20250814181827639

常见问题与解决方案​

  • 问题：执行烧录操作后烧录工具没有显示MASKROM设备？

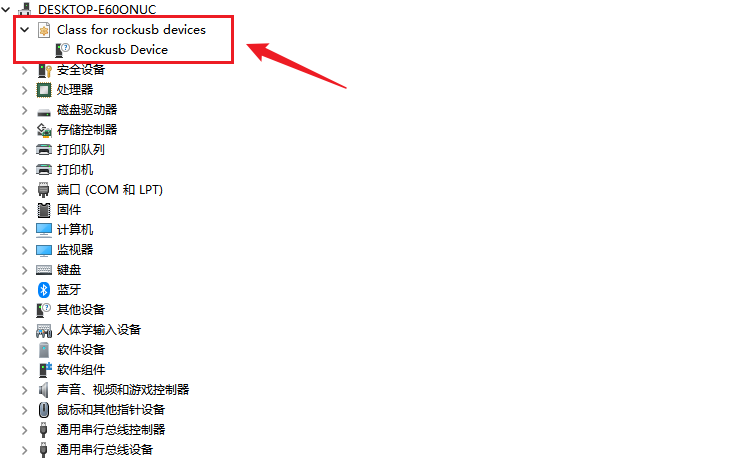

    • 解决方案： 检查设备管理器是否出现以下设备，烧录驱动是否安装，如果安装了，插拔一下 usb3.0 otg 接口的数据线或者重启电脑。

image-20250815174333674
