GStreamer与OpenCV

1.简介​

​ 过去，我们谈“摄像头”往往意味着一段繁琐的驱动、格式协商与帧缓冲拷贝；谈“算法”则立刻联想到解码后的 Mat 矩阵、色彩空间转换和 CPU 飙高的 while 循环。两者之间的“最后一公里”——把原始码流无损、低延时地送进 CV 的 imshow 或 DNN 推理管线——却常被忽视，成为拖垮帧率与体验的最大暗礁。

​ GStreamer 用管道（pipeline）思维把“采集→解码→色彩转换→同步→投递”抽象成可插拔的乐高积木；OpenCV 则用 cv::Mat 一行代码接管了“图像即内存”的哲学。当两条看似平行的河流被同一根 appsink/appsrc 的细管接通时，奇迹发生了：

​ 这场“管道 + 矩阵”的联姻，不仅把我们从重复造轮子的泥潭里解放出来，更揭示了一种新的研发范式：媒体层与算法层不再割裂，而是共享同一块内存、同一套时钟、同一个事件循环。

2.安装依赖​

进入系统终端，执行如下命令，安装基础依赖：

sudo apt update
sudo apt install -y build-essential cmake git pkg-config \
    libjpeg-dev libpng-dev libtiff-dev \
    libavcodec-dev libavformat-dev libswscale-dev libv4l-dev \
    libxvidcore-dev libx264-dev libgtk-3-dev \
    python3-dev python3-numpy

安装gstreamer依赖库：

sudo apt-get install libgstreamer1.0-dev \
                     libgstreamer-plugins-base1.0-dev \
                     gstreamer1.0-tools \
                     gstreamer1.0-plugins-base \
                     gstreamer1.0-plugins-good \
                     gstreamer1.0-plugins-bad \
                     gstreamer1.0-plugins-ugly

3.本地编译OpenCV​

1.下载OpenCV包（以4.12为例）

wget https://github.com/opencv/opencv/archive/refs/tags/4.12.0.zip

如果无法下载可访问OpenCV官网资源下载：https://opencv.org/releases/

image-20250813161203024

2.解压OpenCV库

unzip 4.12.0.zip

3.下载opencv_contrib拓展模块

git clone -b 4.12.0 https://github.com/opencv/opencv_contrib.git

注意：请确保opencv-4.12.0库和opencv_contrib拓展库在同一目录下。

baiwen@dshanpi-a1:~$ tree -L 1

├── Desktop

├── Documents

├── Downloads

├── Music

├── opencv-4.12.0

├── opencv_contrib

4.进入OpenCV库目录创建

cd opencv-4.12.0
mkdir -p build && cd build

5.创建编译规则增加GStreamer支持

cmake -D CMAKE_BUILD_TYPE=Release \
    -D CMAKE_INSTALL_PREFIX=/usr/local \
    -D WITH_GSTREAMER=ON \
    -D WITH_FFMPEG=ON \
    -D OPENCV_GENERATE_PKGCONFIG=ON \
    -D BUILD_EXAMPLES=OFF \
    -D BUILD_TESTS=OFF \
    -D BUILD_opencv_python3=ON \
    -D OPENCV_EXTRA_MODULES_PATH=../../opencv_contrib/modules \
    -D PYTHON3_EXECUTABLE=$(which python3) \
    -D PYTHON3_INCLUDE_DIR=$(python3 -c "import sysconfig; print(sysconfig.get_paths()['include'])") \
    -D PYTHON3_PACKAGES_PATH=$(python3 -c "import site; print(site.getsitepackages()[0])") \
    ..

6.编译OpenCV

make

7.安装OpenCV

注意：如果之前安装过OpenCV库需要先卸载：

sudo apt-get remove python3-opencv

pip3 uninstall opencv-python opencv-contrib-python -y

sudo make install
sudo ldconfig

8.验证OpenCV是否支持GStreamer

python3 -c "import cv2; print(cv2.getBuildInformation())" | grep GStreamer

正常输出内容为：

baiwen@dshanpi-a1:~$ python3 -c "import cv2; print(cv2.getBuildInformation())" | grep GStreamer
    GStreamer:                   YES (1.24.2)

4.使用python程序测试​

注意：运行示例时硬件必须接入HMDI IN！

image-20250829111514696

4.1 拍摄图像​

新建test.py程序文件，填入下面内容：

import cv2
gst_str = (
    "v4l2src device=/dev/video0 ! "
    "video/x-raw,format=NV12,width=1920,height=1080 ! "
    "videoconvert ! "                   # NV12 → RGB
    "appsink"
)
cap = cv2.VideoCapture(gst_str, cv2.CAP_GSTREAMER)

if not cap.isOpened():
    print("无法打开摄像头")
    exit()

ret, frame = cap.read()
if ret:
    cv2.imwrite("frame.jpg", frame)
    print("保存 frame.jpg 成功")
else:
    print("读取失败")

cap.release()

运行程序：

python3 test.py

运行完成后，可以在当前目录下看到frame.jpg图像文件。

4.2 实时预览​

新建camera.py程序文件，填入下面内容：

import cv2

gst_str = (
    "v4l2src device=/dev/video0 ! "
    "video/x-raw,format=NV12,width=1920,height=1080 ! "
    "videoconvert ! "                   # NV12 → RGB
    "appsink"
)

cap = cv2.VideoCapture(gst_str, cv2.CAP_GSTREAMER)
if not cap.isOpened():
    print("无法打开摄像头")
    exit()

print("按 q 退出预览")
while True:
    ret, frame = cap.read()
    if not ret:
        print("读取失败")
        break
    cv2.imshow("Camera Preview", frame)
    if cv2.waitKey(1) & 0xFF == ord('q'):
        break

cap.release()
cv2.destroyAllWindows()

运行程序：

python3 camera.py

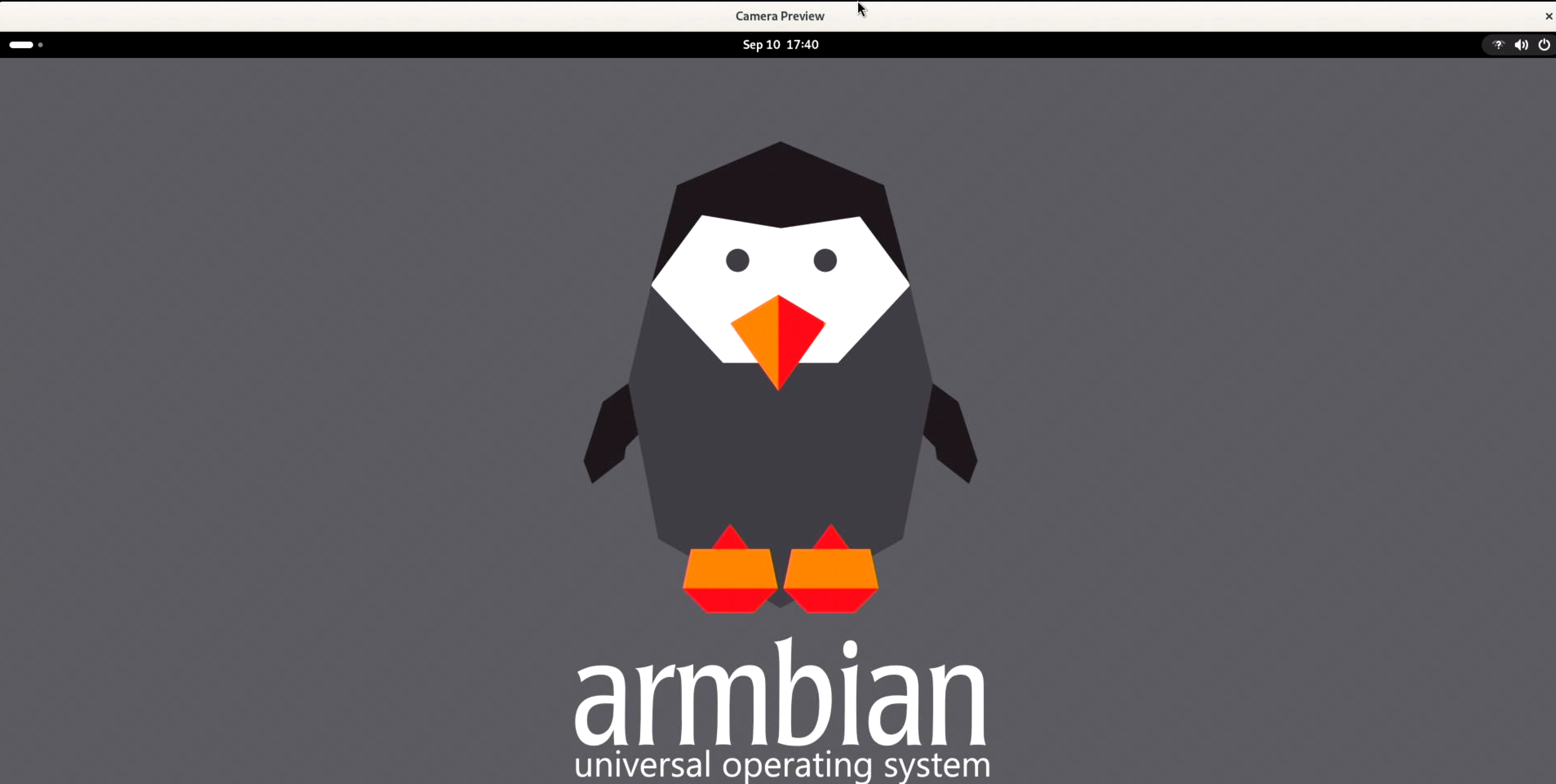

运行完成后，可以看到HDMI IN的实时预览画面。

image-20250910174040666
