Hello 驱动开发入门 (无硬件操作)

提示

本章节将带领大家编写第一个 Linux 驱动程序——Hello 驱动。该驱动不涉及具体的硬件操作，旨在帮助大家理解 Linux 驱动开发的基本流程、核心结构体 file_operations 以及应用程序与驱动程序之间的数据交互机制。

示例源码下载：Hello 驱动源码

1. 核心概念：文件与驱动的关联

在 Linux 中，"一切皆文件"。理解应用程序如何通过文件系统访问到底层驱动，是驱动开发的第一步。

1.1 APP 打开的文件在内核中的表示

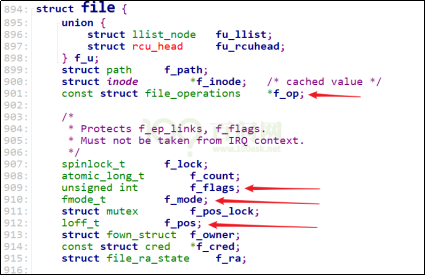

当应用程序（APP）调用 open 函数打开一个文件时，操作系统会返回一个整数，称为文件句柄（File Descriptor）。在内核层面，每一个文件句柄都对应一个 struct file 结构体。

在使用 open 函数时，传入的参数（如 flags、mode）会被记录在内核 struct file 结构体的 f_flags 和 f_mode 成员中：

int open(const char *pathname, int flags, mode_t mode);

当进行读写操作时，文件的当前读写位置（偏移量）会保存在 struct file 的 f_pos 成员中。

1.2 字符设备驱动的核心：struct file_operations

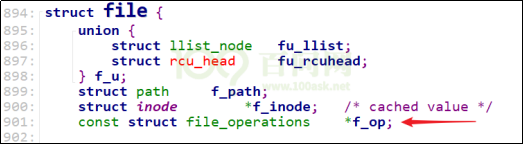

当打开一个字符设备节点（如 /dev/hello）时，内核中生成的 struct file 结构体包含一个指向 struct file_operations 的指针 f_op。这个 f_op 正是由我们驱动程序提供的。

驱动程序的 struct file:

驱动程序的 open/read/write:

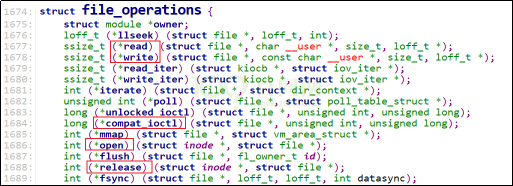

struct file_operations 结构体定义了驱动程序对外提供的操作接口：

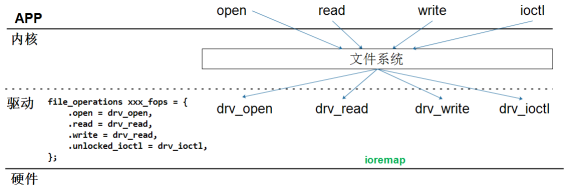

1.3 应用程序与驱动程序的调用流程

APP 与驱动程序之间的对应关系简单概括如下：

调用机制

当 APP 调用 open 函数时，内核根据设备节点的主设备号找到驱动程序注册的 struct file_operations 结构体，并调用其中的 open 函数。后续 APP 调用 read/write/ioctl 等函数时，内核会通过 struct file 找到同一个 file_operations 结构体，并执行对应的 read/write/unlocked_ioctl 函数。

2. 编写驱动程序的步骤

编写一个字符设备驱动程序通常包含以下 7 个步骤：

确定主设备号：可以手动指定，也可以让内核动态分配。
定义 file_operations 结构体：这是驱动的核心。
实现操作函数：编写 drv_open、drv_read、drv_write 等函数，并填入 file_operations 结构体中。
注册驱动：在入口函数中调用 register_chrdev 告诉内核。
编写入口函数：使用 module_init 修饰，在加载模块时调用。
编写出口函数：使用 module_exit 修饰，在卸载模块时调用 unregister_chrdev。

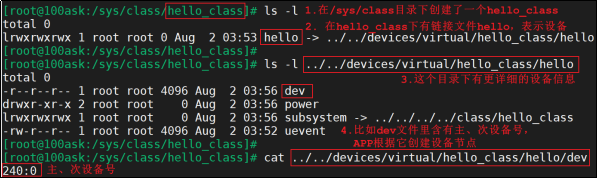

自动创建设备节点：使用 class_create 和 device_create，以便系统自动在 /dev 下生成设备文件。

3. 代码实战

3.1 编写驱动程序 (hello_drv.c)

我们的目标是实现一个简单的驱动：

实现 open, read, write, release 函数。
APP 写数据时，驱动将其保存在内核缓冲区。
APP 读数据时，驱动将缓冲区的数据返回给 APP。

点击查看 hello_drv.c 完整源码

#include <linux/module.h>
#include <linux/fs.h>
#include <linux/errno.h>
#include <linux/miscdevice.h>
#include <linux/kernel.h>
#include <linux/major.h>
#include <linux/mutex.h>
#include <linux/proc_fs.h>
#include <linux/seq_file.h>
#include <linux/stat.h>
#include <linux/init.h>
#include <linux/device.h>
#include <linux/tty.h>
#include <linux/kmod.h>
#include <linux/gfp.h>

/* 1. 确定主设备号 */
static int major = 0;
static char kernel_buf[1024];
static struct class *hello_class;

#define MIN(a, b) (a < b ? a : b)

/* 3. 实现对应的open/read/write等函数，填入file_operations结构体 */
static ssize_t hello_drv_read (struct file *file, char __user *buf, size_t size, loff_t *offset)
{
     int err;
     printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
     err = copy_to_user(buf, kernel_buf, MIN(1024, size));
     return MIN(1024, size);
}

static ssize_t hello_drv_write (struct file *file, const char __user *buf, size_t size, loff_t *offset)
{
     int err;
     printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
     err = copy_from_user(kernel_buf, buf, MIN(1024, size));
     return MIN(1024, size);
}

static int hello_drv_open (struct inode *node, struct file *file)
{
     printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
     return 0;
}

static int hello_drv_close (struct inode *node, struct file *file)
{
     printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
     return 0;
}

/* 2. 定义自己的file_operations结构体 */
static struct file_operations hello_drv = {
     .owner   = THIS_MODULE,
     .open    = hello_drv_open,
     .read    = hello_drv_read,
     .write   = hello_drv_write,
     .release = hello_drv_close,
};

/* 4. 把file_operations结构体告诉内核：注册驱动程序 */
/* 5. 谁来注册驱动程序啊？得有一个入口函数：安装驱动程序时，就会去调用这个入口函数 */
static int __init hello_init(void)
{
     int err;

     printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
     major = register_chrdev(0, "hello", &hello_drv);  /* /dev/hello */

     hello_class = class_create(THIS_MODULE, "hello_class");
     err = PTR_ERR(hello_class);
     if (IS_ERR(hello_class)) {
             printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
             unregister_chrdev(major, "hello");
             return -1;
     }

     device_create(hello_class, NULL, MKDEV(major, 0), NULL, "hello"); /* /dev/hello */

     return 0;
}

/* 6. 有入口函数就有出口函数：卸载驱动程序时就会去调用这个出口函数 */
static void __exit hello_exit(void)
{
     printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
     device_destroy(hello_class, MKDEV(major, 0));
     class_destroy(hello_class);
     unregister_chrdev(major, "hello");
}

/* 7. 其他完善：提供设备信息，自动创建设备节点 */
module_init(hello_init);
module_exit(hello_exit);

MODULE_LICENSE("GPL");

代码解析：

入口函数 (hello_init)：调用 register_chrdev 注册驱动，并利用 class_create 和 device_create 创建设备类和设备节点。
file_operations (hello_drv)：关联了 open, read, write, release 函数。
数据传输：驱动与应用程序之间的数据传输必须使用 copy_from_user (用户->内核) 和 copy_to_user (内核->用户)。

3.2 编写测试程序 (hello_drv_test.c)

测试程序用于验证驱动功能，支持写和读操作：

./hello_drv_test  -w  www.100ask.net  # 把字符串发给驱动程序
./hello_drv_test  -r                  # 把驱动中保存的字符串读回来

点击查看 hello_drv_test.c 完整源码

#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <unistd.h>
#include <stdio.h>
#include <string.h>

/*
 * ./hello_drv_test -w abc
 * ./hello_drv_test -r
 */
int main(int argc, char **argv)
{
     int fd;
     char buf[1024];
     int len;

     /* 1. 判断参数 */
     if (argc < 2)
     {
             printf("Usage: %s -w <string>\n", argv[0]);
             printf("       %s -r\n", argv[0]);
             return -1;
     }

     /* 2. 打开文件 */
     fd = open("/dev/hello", O_RDWR);
     if (fd == -1)
     {
             printf("can not open file /dev/hello\n");
             return -1;
     }

     /* 3. 写文件或读文件 */
     if ((0 == strcmp(argv[1], "-w")) && (argc == 3))
     {
             len = strlen(argv[2]) + 1;
             len = len < 1024 ? len : 1024;
             write(fd, argv[2], len);
     }
     else
     {
             len = read(fd, buf, 1024);
             buf[1023] = '\0';
             printf("APP read : %s\n", buf);
     }

     close(fd);

     return 0;
}

3.3 编译与测试

3.3.1 安装内核头文件

在编译驱动模块之前，必须确保系统安装了与当前运行内核版本匹配的头文件。

下载地址：linux-headers-vendor-rk35xx...deb

安装命令：

sudo dpkg -i linux-headers-vendor-rk35xx_*.deb

安装完成后，系统会在 /lib/modules/$(uname -r)/build 建立一个指向内核头文件的符号链接。

3.3.2 编写 Makefile

创建 Makefile 文件，内容如下：

# Makefile for hello_drv kernel module

# 模块名，不需要写 .c 后缀
obj-m := hello_drv.o

# 内核构建目录（自动指向当前运行内核的 headers）
KDIR := /lib/modules/$(shell uname -r)/build

# 当前路径
PWD := $(shell pwd)

# 默认目标：编译驱动模块 + 应用
all: module app

# 编译内核模块
module:
	$(MAKE) -C $(KDIR) M=$(PWD) modules

# 编译应用程序
app:
	$(CC) hello_drv_test.c -o hello_drv_test

# 清理目标文件
clean:
	$(MAKE) -C $(KDIR) M=$(PWD) clean
	rm -f hello_drv_test

3.3.3 上机实验

在开发板上执行以下步骤：

编译：
```
make
```
加载驱动：
```
sudo insmod hello_drv.ko
```
检查设备节点：ls /dev/hello
运行测试：
- 写入数据：
```
sudo ./hello_drv_test -w dshanpi-a1
```
- 读取数据：
```
sudo ./hello_drv_test -r
```
  预期输出：APP read : dshanpi-a1

4. 深入理解 (选读)

4.1 module_init/module_exit 的奥秘

驱动程序既可以编译进内核（Built-in），也可以编译成模块（.ko）。module_init 和 module_exit 宏会根据 MODULE 宏的定义有不同的实现。

编译进内核时：它们会被展开为 __initcall 和 __exitcall，将函数指针存放在特定的段（section）中。内核启动时会遍历 .initcall 段来执行初始化函数。
编译成模块时：它们定义了 init_module 和 cleanup_module 函数别名。insmod 命令加载模块时调用 init_module，rmmod 卸载时调用 cleanup_module。

4.2 register_chrdev 的内部实现

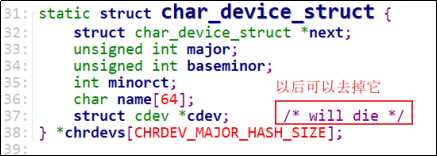

register_chrdev 用于注册字符设备，其核心工作是维护内核中的 chrdevs 数组。

static struct char_device_struct {
    struct char_device_struct *next;
    unsigned int major;
    unsigned int baseminor;
    int minorct;
    char name[64];
    struct cdev *cdev;      /* will die */
} *chrdevs[CHRDEV_MAJOR_HASH_SIZE];

内核通过主设备号（Major）和次设备号（Minor）来索引和定位驱动程序。

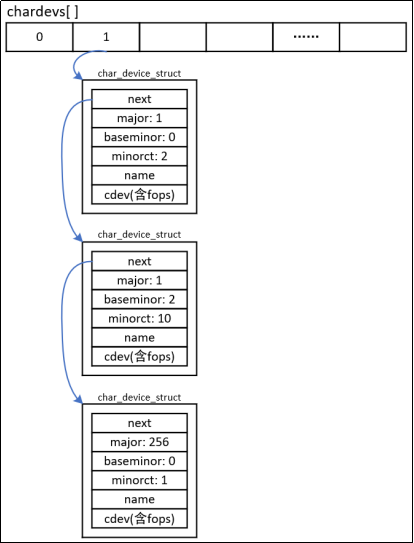

chrdevs 数组是一个哈希表，每个表项是一个链表头，链表中存储了 char_device_struct。

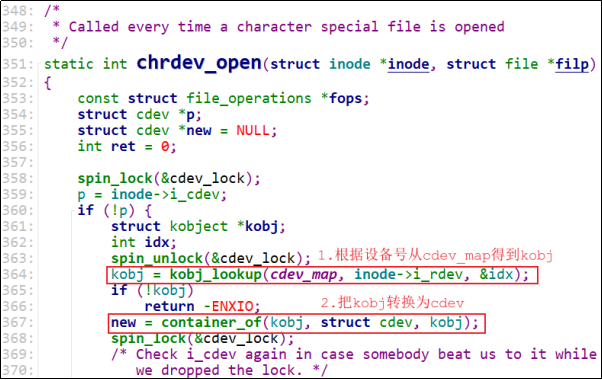

最终，内核通过 cdev 结构体找到我们注册的 file_operations，从而完成从设备文件到驱动函数的映射。
