烧录 ArchLinux 系统

提示

本章节将讲解如何将 Arch Linux 系统镜像烧录至 DshanPi-A1 板卡的 eMMC 存储中。

1. Arch Linux 系统简介​

Arch Linux 是一个轻量级、灵活、滚动更新的 Linux 发行版。它的核心哲学是“KISS (Keep It Simple, Stupid)”，强调简洁、现代、实用和以用户为中心。 Arch Linux 专为喜欢动手、追求系统完全控制权的用户设计，拥有庞大且活跃的社区支持 (Arch Wiki/AUR)。

2. 准备工作​

2.1 硬件准备​

进行烧录操作前，请准备以下硬件设备：

  1. DshanPi-A1 板卡
  2. Type-C 数据线：须支持 USB 3.0 或以上协议（建议 10Gbps 速率），用于连接电脑传输数据。
  3. 电源适配器：推荐使用 30W PD 电源适配器，确保供电稳定。
Type-C 数据线

Type-C 10Gbps 数据线

30W PD 电源

30W PD 电源适配器

2.2 软件资源下载​

请在 Windows 电脑上下载以下必要的软件工具和系统镜像：

资源名称说明下载链接
ArchLinux 镜像适用于 DshanPi-A1 的系统镜像 (.7z)点击下载
SPL Loader引导固件 (MiniLoader)点击下载
RKDevTool瑞芯微开发工具 (烧录工具)点击下载
DriverAssistantUSB 驱动安装助手点击下载
注意

下载完成后，请解压 ArchLinuxARM-xxx.7z 得到 .img 镜像文件（通常命名为 sdmmc.img 或类似）。

2.3 安装 USB 驱动​

在进行烧录前，必须确保电脑已安装 Rockchip USB 驱动。

  1. 解压 DriverAssitant_v5.1.1.zip。
  2. 运行 DriverInstall.exe。
  3. 点击 “驱动安装” (Install Driver) 按钮。
驱动安装界面

3. 进入烧录模式 (MASKROM)​

DshanPi-A1 需要进入 MASKROM 模式才能进行底层的系统烧录。请严格按照以下顺序操作：

  1. 连接数据线：将 USB Type-C 线的一端连接电脑的 USB 3.0 接口（通常为蓝色），另一端连接板卡的 Type-C OTG 接口。
  2. 按住按键：按住板卡上的 MASKROM 按键，保持不松手。
  3. 连接电源：接入 PD 电源适配器给板卡上电。
  4. 松开按键：等待约 2-3 秒后，松开 MASKROM 按键。此时板卡应已进入 MASKROM 模式。
进入烧录模式示意图

4. 执行烧录步骤​

打开解压后的 RKDevTool (瑞芯微开发工具)，按照以下配置进行烧录：

4.1 配置烧录选项​

  1. 勾选选项：勾选列表中的前两项（Loader 和 System）。
  2. 设置 Loader：
    • 点击第一行右侧的 ... 按钮，选择下载好的 rk3576_spl_loader_v1.09.107.bin。
  3. 设置 System：
    • 点击第二行右侧的 ... 按钮，选择解压后的 ArchLinux 镜像文件 (如 sdmmc.img)。
    • 存储类型：确保第二行的存储类型选择为 EMMC。
    • 地址：通常默认为 0x00000000。
  4. 强制按地址写：勾选右侧的 "强制按地址写" 选项。
RKDevTool配置

4.2 开始烧录​

  1. 确认工具下方显示 "发现一个MASKROM设备"。
  2. 点击 "执行" 按钮开始烧录。
  3. 等待右侧日志显示 "下载完成"。

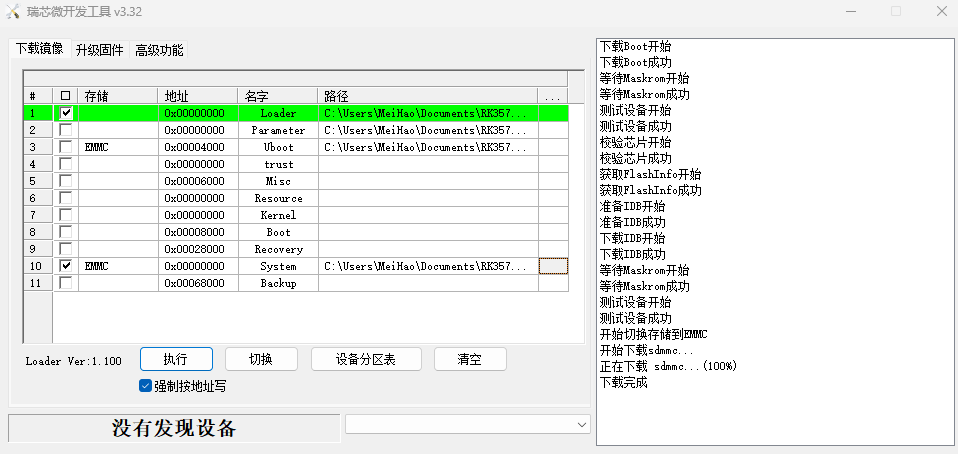

烧录完成

5. 系统启动与登录​

烧录完成后，设备会自动重启。您可以通过串口终端或 HDMI 查看系统启动日志。

  • 默认用户名：alarm
  • 默认密码：alarm
  • (root 用户默认密码通常也是 root 或 alarm，具体取决于镜像构建配置)

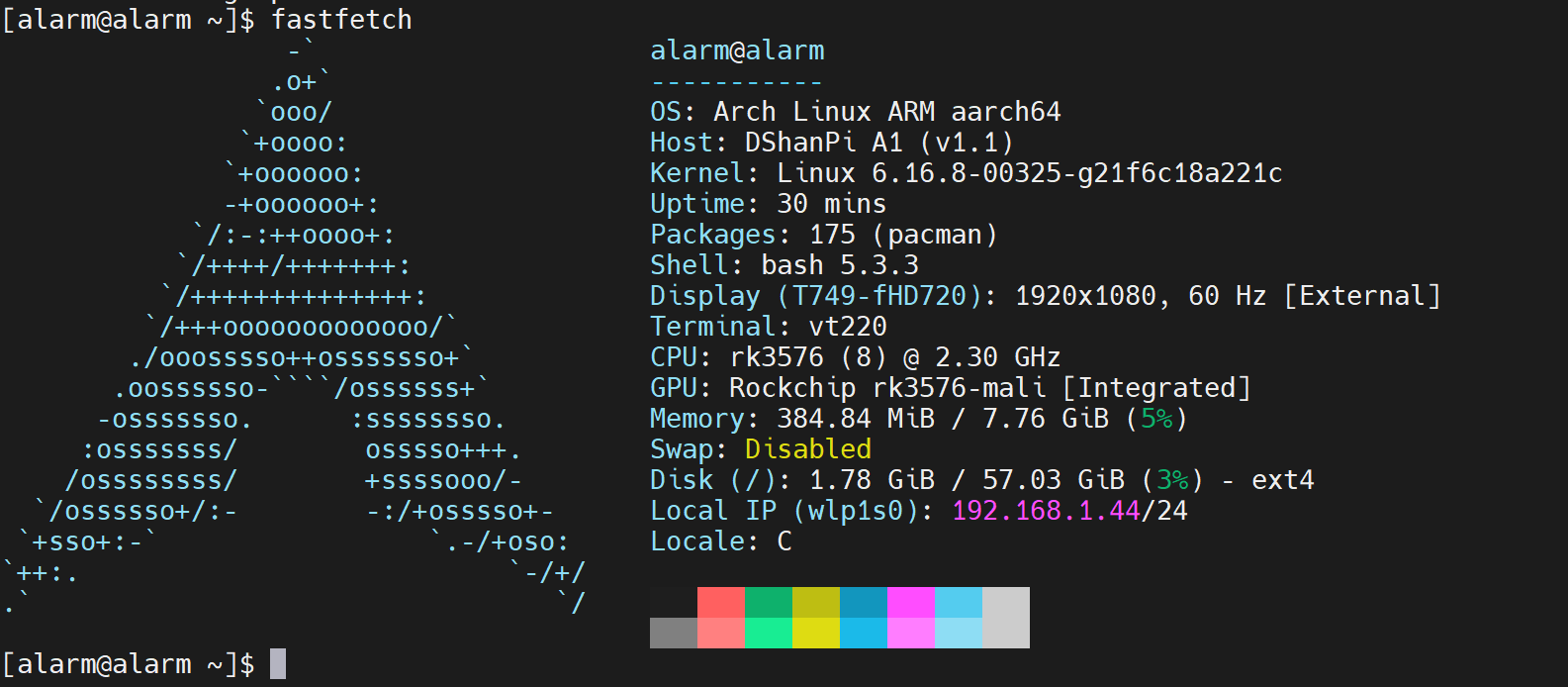

ArchLinux登录界面
