硬件连接指南

首次启动​

tip

本指南针对首次使用百问网 dshanpi-a1 开发板用户，结合各配套外设模块，详细阐述标准的接线与开机流程，确保系统能够安全、正常运行。 首次启动请务必按照如下步骤操作，A1板内默认烧录为100ASK定制armbian系统，拿到手后初次启动要参考如下步骤连接硬件，之后阅读 首次启动初始化账号 页面 设置网络等基本信息。

[电源适配器]---(Type-C接口)-->[dshanpi-a1开发板]<---(HDMI线)---[显示器]
                                            |          |
                                     [USB鼠标]   [USB键盘]
                                     [TF/SD卡] (可选)
                                     [以太网线] (可选)

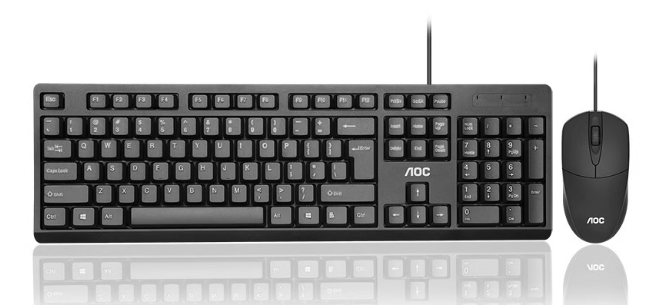

1. USB鼠标键盘连接​

  • 准备工作：请准备一套标准 USB 接口的鼠标和键盘（有线或无线均可，但无线需配 USB 接收器）。
  • 操作步骤：
    • 将 USB 键盘和 USB 鼠标分别插入 dshanpi-a1 板上的 USB 接口（通常有多个 USB2.0/USB3.0端口可选）。
    • 若为无线套装，将无线接收器插入任一 USB 接口即可。
  • 注意事项：
    • 务必插牢，避免接触不良。
    • 无法使用蓝牙鼠标键盘。

DSC04493 DSC04493

2. HDMI 连接​

  • 准备工作：
    • 1 根标准 HDMI 线；
    • 1 台支持 HDMI 输入的显示器、电视或带 HDMI 输入的笔记本电脑（如有需要，也可用 USB 转 HDMI 模块作为中转适配）。
  • 操作步骤：
    1. 将 HDMI 线一端插入 dshanpi-a1 开发板的 HDMI 输出口；
    2. 另一端插入显示设备的 HDMI 输入口；
    3. 确保显示器已切换至正确 HDMI 通道，并处于开机状态。
  • 扩展说明：
    • 如需连接高清电视，建议使用高品质 HDMI 线确保信号稳定；
    • 若使用 USB 转 HDMI，需先将 USB 插入板载 USB 口，HDMI 插到模块上。

准备一根 HDMI 线，接入 dshanpi-a1的 HDMI 接口（另一端可以连接电脑的 HDMI 接口或USB转HDMI模块的接口），连接接口如下：

DSC04484

3. PD 电源适配器连接​

  • 推荐设备：建议使用官方认证的 30W PD 电源适配器，确保供电稳定可靠。

  • 操作步骤：

    1. 使用电源适配器自带的 Type-C 线缆；
    2. Type-C 一端插入 dshanpi-a1 板的 PD 供电接口；
    3. 另一端插入电源适配器；
    4. 插好适配器后接通电源，开发板即会自动启动。

  • 注意事项：

    • 切勿用电流小于 30W 的非 PD 适配器，以免影响系统稳定性；
    • 使用第三方 PD 电源适配器时请注意电压电流参数与官方一致（使用第三方PD电源导致板子硬件损坏不保修）。 电源适配器推荐购买我们的 30W PD电源适配器，其他的没有测试过，连接接口如下：

DSC04493

其他设备连接​

串口连接​

串口debug引脚在 dshanpi-a1 扩展引脚上，我们需要借助 USB转TTL模块 来登录我们的串口终端，需要注意的是：

  • dshanpi-a1 的 TX 引脚需要接到 -》USB转TTL模块的 RX 引脚；
  • dshanpi-a1 的 RX 引脚需要接到 -》USB转TTL模块的 TX 引脚；
  • dshanpi-a1 的 GND 引脚需要接到 -》USB转TTL模块的 GND 引脚；

串口连接只需接这三根线即可，无需接上VCC引脚。扩展引脚参考如下：

image-20250815181740800

实物连接参考如下图：

DSC04501

PCIE WiFi模块连接​

准备一块PCIE WiFi6模块，我们将需要接入到 dshanpi-a1 的 M.2 KEKY 接口上，如下：

image-20250815183138116

接入后，我们需要拧上螺丝，即可固定住 PCIE WiFi6模块。如下：

DSC04479

金属散热器连接​

散热器连接参考实物图如下：

DSC04463

这里接口引脚需要对准位置，否则无法接入。

然后参考下图，散热器对准这两个孔。

image-20250815182521338

分别按下两个固定柱，即可安装完成，如下图所示：

DSC04465

HDMI-IN 连接​

借助板载 HDMI-IN 接口，使用一根 MicroHDMI 线将 dshanpi-a1 与 PC 相连，即可把 PC 画面当作一路“虚拟摄像头”实时捕获，并随时录制、保存 PC 屏幕的全部内容（包括声音）。连接接口如下：

DSC04498

DP 显示连接​

除了可以通过 HDMI 显示，还可以通过 DP 接口显示我们 dshanpi-a1 的桌面。准备一根 TYPeC DP 数据线，TYPeC一端接入 dshanpi-a1 的 usb3.0 otg 接口上，另一端接入显示屏的 DP 接口。连接接口如下：

DSC04497
