烧录 ArmBian 系统

本章节将讲解如何把我们提供的 ArmBian 系统镜像烧录至 EMMC。

准备工作​

1. 硬件准备​

烧录系统镜像，除了 DShanPi-R1+ ，还需要准备 TypeC-3.2 10Gbps 速率 USB 线 和 30W PD 电源适配器。

硬件建议

建议使用韦东山店铺购买的线材和电源，以确保兼容性和稳定性。

TypeC-3.2 10Gbps 速率 USB 线

DSC04505

30W PD 电源适配器

DSC04493

2. 软件下载​

我们需要在 PC 端下载 系统镜像、烧录工具、驱动安装工具包 以及 引导固件。

下载提示

按住 Ctrl 键，鼠标 左键 点击下方链接，即可一键下载。

软件名称说明下载链接
ArmBian 带桌面系统镜像DShanPi-R1+ ArmBian 带桌面系统镜像点击下载
ArmBian 无桌面系统镜像DShanPi-R1+ ArmBian 无桌面系统镜像点击下载
RKDevTool瑞芯微烧录工具 (v3.32)点击下载
DriverAssitant驱动安装工具包 (v5.1.1)点击下载
引导固件DShanPi-R1+ 引导固件 (SPL Loader)点击下载

3. 烧录驱动安装​

在烧录之前，我们需要先安装烧录驱动。

  1. 解压前面下载的 DriverAssitant_vxxx.zip。
  2. 运行 DriverInstall.exe。
  3. 点击 驱动安装 按钮。
提示

如果之前已经安装过瑞芯微的驱动，这里可以选择跳过。

image-20250815172019920

系统镜像烧录​

1. 进入 Maskrom 烧录模式​

请严格按照以下步骤操作，使开发板进入 Maskrom 模式：

关键步骤

请务必按照顺序操作：

  1. 先连接 USB 数据线。
  2. 按住 MASKROM 按键不放。
  3. 再接上电源。
  1. 连接数据线：使用 USB3.0 OTG 线连接开发板和电脑的 USB3.0 接口（通常为蓝色）。
  2. 按住按键：按住板子上的 MASKROM 按键，不要松开。
  3. 连接电源：接上电源适配器。
  4. 确认状态：此时开发板将进入 Maskrom 模式，RKDevTool 工具下方会显示发现 MASKROM 设备。

image-20250815154004776

2. 配置并运行烧录工具​

打开 RKDevTool 烧录工具，参考下图进行配置：

image-20251202150309904

请按照以下步骤仔细配置烧录选项：

  1. 勾选项目：勾选列表中的前两个选项（Loader 和 System）。
  2. 设置存储类型：确保第二个选项（System）的存储类型设置为 EMMC。
  3. 检查地址：所有项的地址默认设置为 0x00000000，无需修改。
  4. 设置名称：名称可参考上图设置，通常保持默认即可。
  5. 加载引导固件 (Loader)：
    • 点击第一行（Loader）最右侧的路径选择框。
    • 选择之前下载的 rk356x_spl_loader_v1.16.112.bin 文件。
  6. 加载系统镜像 (System)：
    • 点击第二行（System）最右侧的路径选择框。
    • 选择之前下载并解压得到的 xxx.img 文件。
  7. 强制按地址写：勾选右侧的 强制按地址写 选项。
  8. 开始烧录：
    • 确保底部状态栏显示 发现一个MASKROM设备。
    • 点击 执行 按钮开始烧录。
烧录过程

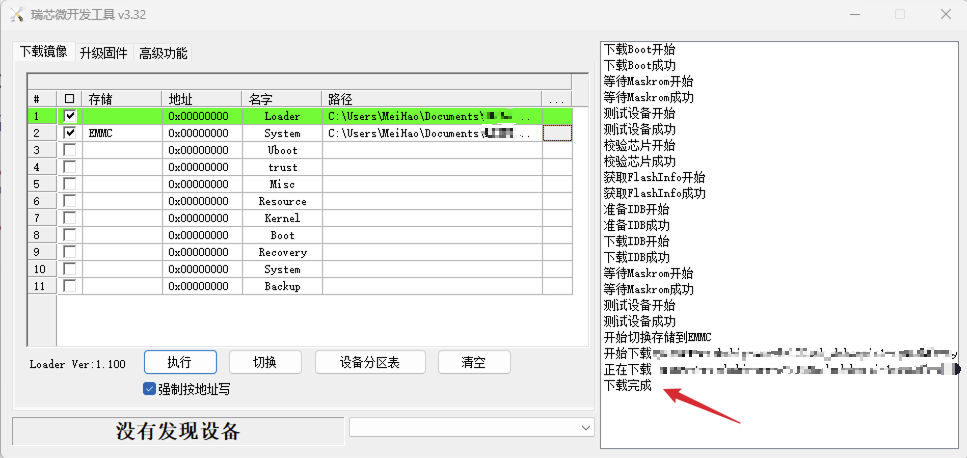

开始烧录后，请耐心等待。烧录工具右侧会显示进度，直到出现 下载完成 字样，即表明烧录完成。

image-20251202150440731

3. 启动日志​

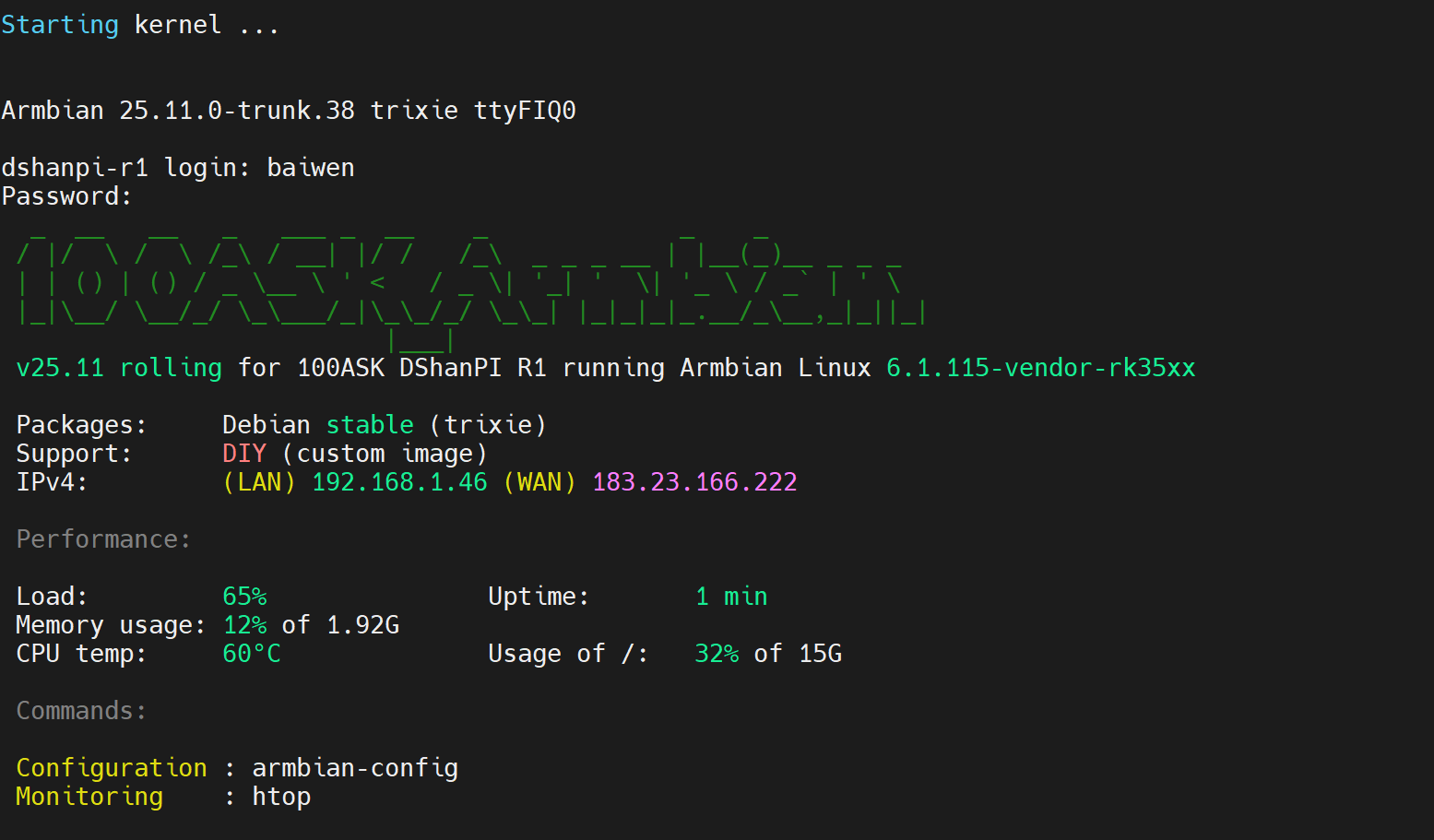

烧录完成后，输入创建好的用户名和密码，会自动重启并进入系统。如果连接了串口调试工具，可以看到类似的启动日志：

image-20251202150136396

常见问题与解决方案​

Details

执行烧录操作后，烧录工具没有显示 MASKROM 设备？ 解决方案：

  1. 检查驱动：确保已正确安装 DriverAssitant 驱动。
  2. 检查设备管理器：查看设备管理器中是否出现瑞芯微的 USB 设备（如下图所示）。
  3. 重试连接：
    • 尝试重新插拔 USB3.0 OTG 接口的数据线。
    • 尝试更换电脑的 USB 接口。
    • 重启电脑后再次尝试。

image-20250815174333674
